真空上料机的工作原理与操作说明

真空上料机的工作原理与操作说明

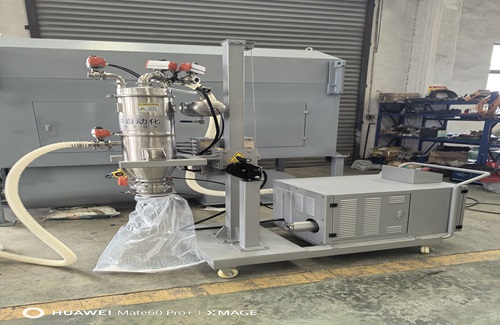

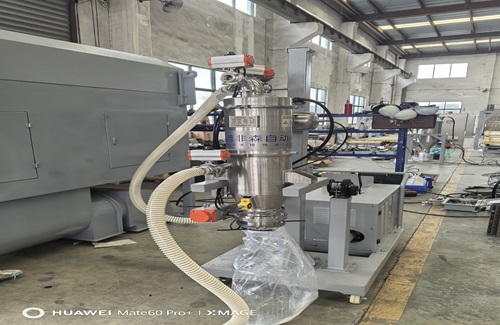

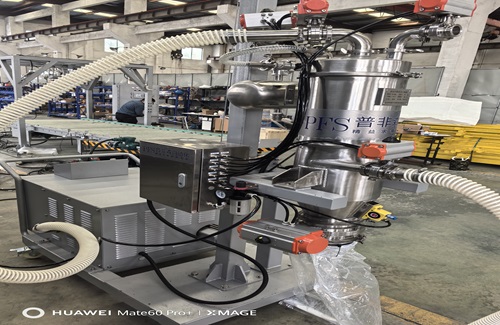

真空上料机是利用真空发生器或罗茨风机作为动力源的一种气力输送设
备，利用该设备可从其他容器中以负压的方式将物料送入混合机、反应釜、
料仓、包装机、振动筛等设备。真空上料机提高了生产自动化，节省了空间，
减少了粉尘污染，能够满足制药、化工、食品等行业严格的生产要求，正逐
渐被这些行业所利用。

设备工作过程：按下“开 / 关”按钮后，罗茨风机启动，同时，出料口气动蝶阀
在气缸的推动下关闭放料口。在罗茨风机的作用下，筒体形成一定真空度，
从而形成由内向外的气流。通过这股气流，物料经过软管或者硬管道从吸料口
口进入上料机筒体内，一定时间（上料时间可根据不同物料的特性进行调整）后，
真空转换阀切换开启，上料机内真空释放，同时下料口蝶阀在气缸作用下开启，并
且由于振动器与下料蝶阀形成联动，故振动器开始工作，物料在重力作用下进入
下游设备（料仓、反应釜等）。同时，存储在气包内的压缩空气经过快排阀反吹
滤芯（反吹时间调节在 5-6s）, 实现滤芯的自动清洗，物料沉淀。一定时间后，
真空转换阀又切换关闭，如此周而复始，物料被源源不断的送入收料设备。
